金屬管富足流量計結構原理介紹
添加時間:2017-08-18 01:22:31 閱讀次數:295

產品概述
金屬管浮子流量計是工業自動化過程控制中常用的一種變面積流量測量儀表。它具有體積小,檢測范圍大,使用方便等特點。它可用來測量液體、氣體以及蒸汽的流量,特別適宜低流速小流量的介質流量測量。
智能金屬管浮子流量計有就地顯示型和智能遠傳型,帶有指針顯示瞬時/累積流量液晶顯示,上、下限報警輸出,累積脈沖輸出,批次控制,標準的二線制4~20mA電流輸出等多種形式。為用戶使用提供了非常廣闊的選擇空間。另該儀表采用先進的微處理中央芯片及高質量工業化組件。
根據測量管結構的不同,可根據用戶不同要求選擇不同的測量管形式,在維護和清潔方面有進一步的完善。在此基礎上,配上智能金屬管浮子流量計指示器,即可構成智能金屬管浮子流量計。
多年來,金屬管浮流量計的各種優良性能和可靠性,以及較好的性能價格比。廣泛受到了石化、鋼鐵、電力、冶金、輕工、食品、制藥、水處理的青睞。



 結構原理



1、結構
金屬管浮子流量計主要由兩大部分組成:測量管PN-F指示器。測量管包括錐管或孔板、導向器、止動器、浮子等部件,指示器包括磁隨動系統、指針、刻盤、線路等組件。
2、工作原理
被測介質自下而上流經測量管浮子上下端產生差壓形成上升力,當浮子所受上升力大于浸在流體中浮子重量,浮子便上升,環隙面積隨之增大,環隙處流體流速迅速下降,浮子上下端差壓降低,作用于浮子的上升隨著減小,直到上升力與浸在流體中浮子重量平衡時,浮子便穩定在某一位置,浮子位置的高低即時對應著被測介質流量的大小。
浮子內置磁鋼,在浮子隨介質上下移動時,磁場隨浮子的移動而變化。

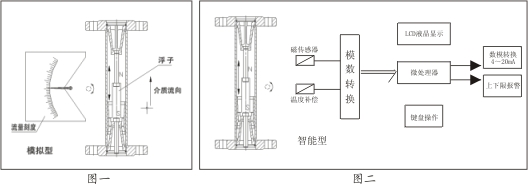

a.對于就地型,由就地指示器中的隨動磁鋼與浮子內磁鋼耦合而發生轉動,同時帶動指針,通過刻度盤指示出此時流量大小。(如圖一)
b.對于智能型,由智能型指示器中的隨動磁鋼與浮子內磁鋼耦合,而發生轉動。同時帶動傳感磁鋼及指針,通過一個磁傳感器將磁場變化轉化成電信號,經A/D變換,數字濾波,溫度補償,微處理器處理,D/A輸出,LCD液晶顯示,來顯示出瞬時流量及累積流量大小。(如圖二)


圖1
